Nella costruzione, piegare le armature in forme circolari è un passaggio cruciale. La qualità e l’efficienza di questo processo influiscono direttamente sul progresso complessivo e sulla qualità del progetto. In precedenza, questo veniva svolto interamente tramite lavoro manuale, che non solo era lento ma anche spesso impreciso, rendendo difficile soddisfare i requisiti su larga-scala ed elevati-standard dei moderni cantieri edili. Con questa macchina piegatubi per barre d'armatura ad alta-efficienza e-precisione, sia la velocità di lavorazione che la qualità delle barre d'armatura sono state notevolmente migliorate, apportando una trasformazione significativa.
Principio di funzionamento
Questa macchina piegatubi per armature è azionata da un servomotore e lavora insieme a stampi di piegatura specializzati per piegare le armature alla curvatura richiesta.
Durante il funzionamento, l'operatore deve solo posizionare l'armatura nella posizione designata e avviare la macchina. Sotto la guida degli stampi, l'armatura si piega gradualmente fino ad assumere la forma circolare desiderata. L'intero processo è altamente efficiente e produce pieghe precise.

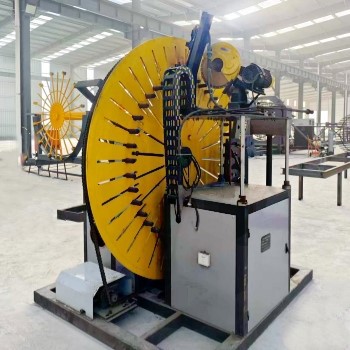

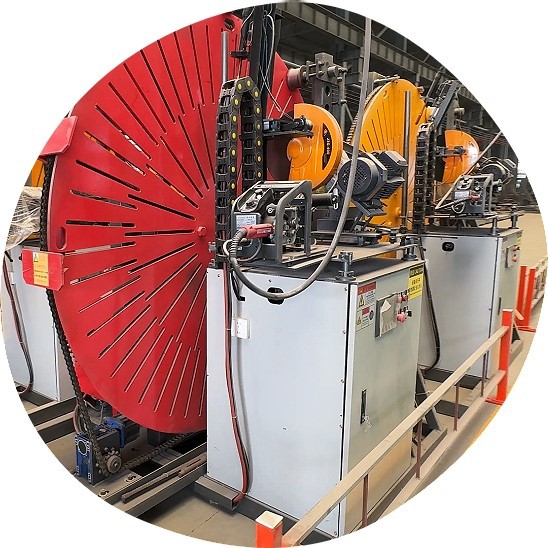

Esposizione del prodotto
Metodo operativo
Innanzitutto, impostare i parametri sullo schermo del CNC: inserire la circonferenza dell'anello di rinforzo da piegare, il punto iniziale della saldatura e la lunghezza della saldatura.
N.1
Sulla piattaforma del trasportatore, regolare manualmente le nervature lunghe della barra in verticale, quindi inserire l'estremità della barra nella fessura del disco dello stampo e premere il pulsante di piegatura CNC.
N.2
La macchina piegherà automaticamente l'armatura secondo il programma e si fermerà da sola nella posizione designata.
N.3
Una volta piegata l'armatura, il robot di saldatura salderà automaticamente il lato esterno dell'anello di rinforzo e si fermerà automaticamente al raggiungimento della lunghezza preimpostata.
N.4
Dopo la saldatura, controllare se la saldatura è completa. Se supera l'ispezione, tagliare manualmente l'armatura e posizionare l'anello di rinforzo completato sulla rastrelliera del materiale.
Vantaggi del prodotto
- La regolazione del diametro dell'armatura è particolarmente rapida e comoda-non è necessario cambiare il disco grande, risparmiando molti problemi.
- Dotata di un servomotore e di un riduttore planetario ad alta-precisione, la macchina piega le armature con maggiore precisione, maggiore velocità e migliore efficienza energetica e rispetto dell'ambiente.
- La macchina è in grado di individuare automaticamente i punti zero, le posizioni di filettatura, di saldatura e di taglio, rendendo l'operazione più intelligente, più semplice e facendo risparmiare tempo.
- Supporta la saldatura completamente automatica, con un controllo preciso del servomotore, producendo saldature più complete e sicure.
- Il taglio è estremamente preciso e, se combinato con l'assistenza manuale, è sicuro e affidabile.
Parametro tecnico
| Gamma di piegatura | Ф 14 mm - ф 32 mm |
| Gamma di anelli per barre in acciaio | Diametro 500mm-2500mm (personalizzazione accettata) |
| Massima velocità di piegatura | 80 cm/min |
| Potenza complessiva della macchina | 16 kW |
| Requisiti prestazionali | piegatura, saldatura, taglio |
| Alimentazione elettrica | 380 V/50 Hz |
| Potenza della saldatrice | 10 kW |
|
Dimensioni complessive (lunghezza * larghezza * altezza) |
2830*2650*2500 |
| Peso | 2100 kg |
Descrizione dei prodotti

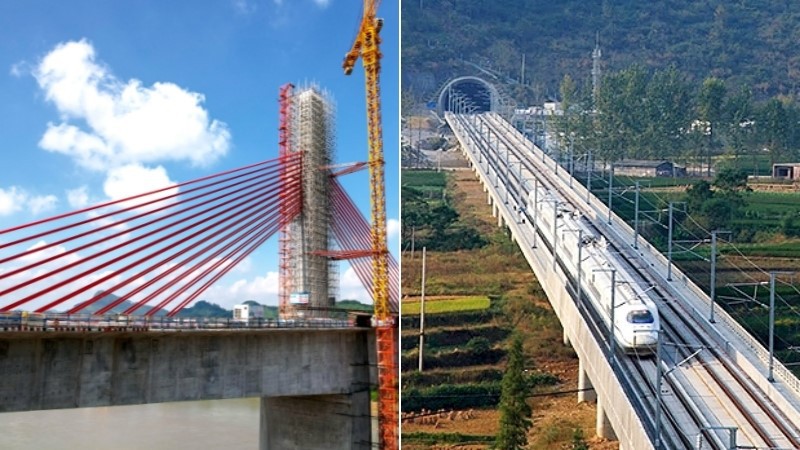

Costruzione di ponti
Può lavorare armature curve per guardrail di ponti, archi e altre strutture, rendendo il ponte più resistente e affidabile.
Costruzione di ferrovie ad alta-velocità
Elabora con precisione le armature per binari e piattaforme ferroviarie ad alta-velocità, soddisfacendo i rigorosi standard dei progetti ferroviari ad alta-velocità.

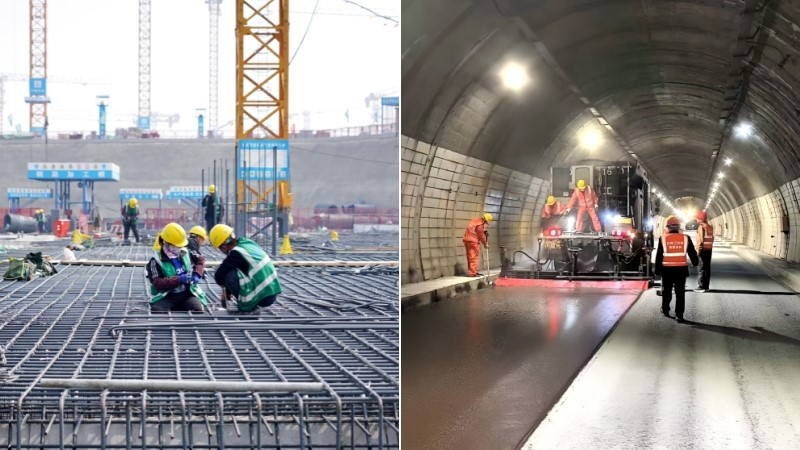

Strutture edilizie
Applicabile ovunque sia necessaria armatura curva negli edifici, migliorando la qualità strutturale complessiva.
Progetti di tunnel
Piega l'armatura curva per i supporti del tunnel, rendendo la costruzione del tunnel più sicura e stabile.
